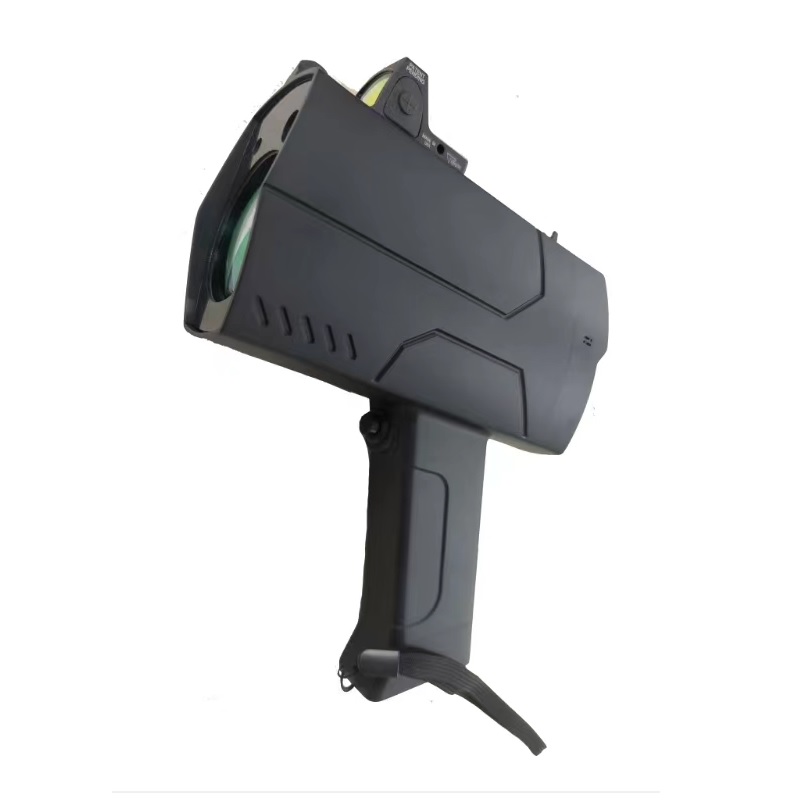

手持便攜式遠距離激光遙感甲烷檢測儀
簡要描述：手持式遠程甲烷遙測儀采用TDLAS（激光光譜）技術，通過甲烷氣體對特定波長激光的吸收，定量測量目標區域內的甲烷氣體濃度，快速對區域內的甲烷氣體濃度進行監測。手持儀可由巡檢人員隨身攜帶，靈活動態的對巡檢區域內的甲烷濃度進行檢測。 遙感激光甲烷遙測儀在性能指標方麵國際領先，因為在作用距離、探測靈敏度、續航能力等方麵的明顯優勢，使得其適合於石油和天然氣等大型工業場景中的甲烷泄漏的巡查。
產品型號：JK40-CH4-YRS- 廠商性質：
- 更新時間：2024-08-23
- 訪 問 量：816
手持便攜式遠距離激光遙感甲烷檢測儀
JK40-CH4-YRS
1 概述
手持式遠程甲烷遙測儀采用TDLAS（激光光譜）技術，通過甲烷氣體對特定波長激光的吸收，定量測量目標區域內的甲烷氣體濃度，快速對區域內的甲烷氣體濃度進行監測。手持儀可由巡檢人員隨身攜帶，靈活動態的對巡檢區域內的甲烷濃度進行檢測。
遙感激光甲烷遙測儀在性能指標方麵國際領先，因為在作用距離、探測靈敏度、續航能力等方麵的明顯優勢，使得其適合於石油和天然氣等大型工業場景中的甲烷泄漏的巡查。
本產品執行標準為：
n GB3836.1-2021《爆炸性環境 第 1 部分： 設備 通用要求》
n GB3836.4-2021《爆炸性環境 第 4 部分： 由本質安全型“i”保護的設備》
1.1 產品規格及型號
本產品型號組成：JK40-CH4-YRS
n 本產品的運行不會產生有害的幹擾。
n 本產品的運行一定程度上不受外部幹擾，甚至是不良幹擾的影響。
2 結構特性與工作原理
2.1 產品構成
如圖 2- 1 所示。

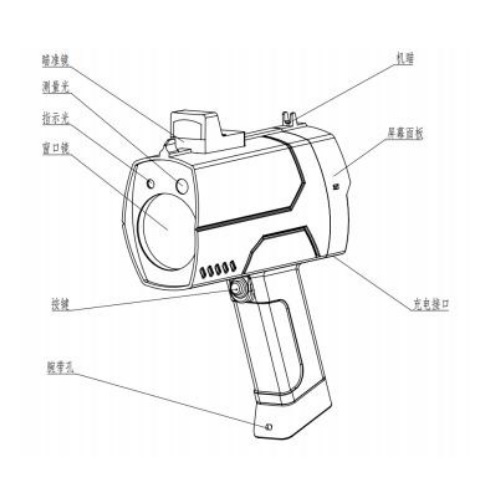

圖 2- 1 產品構成示意圖
2.2 工作原理
本產品的工作原理是：儀器工作時，對外發射特定波長範圍（被測氣體不同，中心波長也不相同）的探測激光，該探測激光遇到反射物（如地麵、閥門、管道、牆麵等）後發生漫反射，部分激 光返回到儀器的探測單元。在光束路徑內，如果有被測氣體泄漏形成的氣團，該氣團將對探測激光 產生吸收，未被吸收的光量與被吸收光量的比值與氣團的濃度成函數比例關係，通過計算該比值反 推出氣團的濃度。如圖 2-2 所示。
圖 2-2 工作原理示意圖
注意：
n 本產品的檢測值是光束路徑內被測氣體的總體濃度，單位為 ppm·m，即氣體濃度 和氣團大小的乘積。
n 反射物的材質及角度會影響返回的光量，進而會影響到檢測值的大小。
n 本產品與反射物之間的距離會影響返回的光量，進而會影響到檢測值的大小。
n 天氣因素（如風力、雨雪等）會影響返回的光量，進而會影響到檢測值的大小。
3.1 機械指標
外殼材質 | ABS |
設備接口 | USB-Type-C |
電池電壓 | DC 3.7V |
充電電壓 | DC5V 2A |
檢測氣體 | 甲烷（CH4） |
檢測原理 | 激光吸收光譜 |
探測激光功率 | ≤15mW |
探測激光安全 | Ⅰ類激光，人眼安全 |
檢測距離 | （0～150）m |
檢測範圍 | （0～50000） ppm·m |
檢測誤差 | ±5%以內 |
靈敏度 | 5 ppm·m |
響應時間 | ≤0.1s |
3.4.1 產品尺寸
產品尺寸如圖 3- 1 所示。
圖 3-1 產品尺寸圖
3.4.2 產品重量
單位重量：600g（淨重）
運輸重量：1500g（毛重）
開箱前請檢查包裝的完整性。
開箱後，請按表 4- 1 的內容進行檢查及確認。
表 4-1 開箱內容檢查表
名稱及規格 | 數量及單位 | 備注 |
便攜激光智能氣體遙測儀 | 1 台 |
|
產品合格證、產品說明書 | 各 1 份 |
|
充電頭 | 1 個 |
|
充電線 | 1 根 |
|
